国内特許 第4794310号
米国特許取得 登録番号7593827

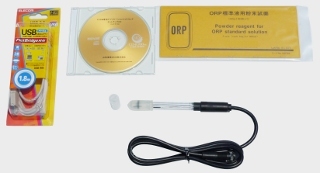

YUSB-01ORは、USBインターフェースを搭載したパソコン接続型の変換器とORP電極から構成されるORP計です。
測定範囲は-2000 mV ~ +2000 mVで、電極チェックの際に役立つ溶液温度測定機能も搭載しています。
YUSB-01シリーズ接続は次のように行います
(1) はじめに電極を変換器に接続します。
電極ケーブルのコネクタにはロック・ネジが付いていますので、ケーブルが不用意に抜けないようにロック・ネジを締めて下さい。
(2) USBケーブルの小さい方のコネクタ(mini-Bコネクタ)を測定モジュールに差し込みます。
(3) USBケーブルの反対側の大きい方のコネクタ(Aコネクタ)をパソコンのUSBポートに接続します。
特徴 |
■記録計は必要ありません! 測定値はディジタル・データとしてパソコンに記録できます。 ディジタル化された測定データは、市販の表計算ソフト等で簡単に解析することが可能です。 ■ACアダプターも不要です! 電源はUSBバスパワーから供給されます。 バッテリー内蔵型パソコンに接続すれば即座にポータブル機器としてご使用頂けます。 ■驚きのコンパクト・ボディー! 変換器本体寸法:(幅)78mm・(奥行)40mm・(高さ)20mm (突起部含まず) ■複数同時接続が可能です! 多点・多項目測定による複合的な水質測定システムが簡単に構築出来ます。 ■専用アプリケーション・ソフトウェアが標準添付! 標準添付の専用アプリケーション・ソフトウェア「YUSB_HOST」によって本製品の多彩な機能を簡単にご使用頂くことができます。 YUSB_HOSTを使用すれば、パソコンのディスプレーとマウスがこの製品の表示部/操作部となり、これまでの水質計測装置には無かった直感的操作と視覚的な水質のモニタリングが可能です。 |
機能 |
■溶液温度測定機能 電極に内蔵された温度素子によって溶液の温度を測定する機能です。 ■電極チェック機能 キンヒドロン溶液を使用して電極の性能劣化を自動判別する機能です。 ■シフト機能 測定値に任意の定数を加算して補正する機能です。 ■スムージング機能 測定値のフラツキを滑らかにする機能です。 |
仕様
分類 | ORP計 |
型式 | YUSB-01OR |
測定対象 | 溶液のORP値 |
測定方式 | ORP電極法 |
測定範囲 | ORP:-2120~+2120mV(表示分解能:0.1mV) 溶液温度:-15~+115℃(表示分解能:0.1℃) |
繰り返し性 | ±3mV以内(等価入力) |
許容周囲温湿度範囲 | 性能:0 ~ 50℃,85%RH以下 動作:-10 ~ 60℃,90%RH以下 保管・輸送:-30 ~ 70℃,95%RH以下 ※但し、結露なきこと |
インターフェース | USB2.0準拠(mini-Bコネクタ) |
電源 | DC +4.5 ~ +5.25V(USBバス・パワーより供給) |
消費電流 | 平均100mA以下 最大150mA以下 |
材質 | アルミ(変換器筐体部) |
質量 | 約80g(変換器のみ) |
外形寸法 | 幅78mm/奥行40mm/高さ20mm (変換器本体,突起部含まず) |
取扱説明書をダウンロードする |
電極仕様(セット品)
分類 | 無補給型 複合ORP電極(リード線一体型) |
型格 | YELS-02OR |
測定範囲 | -2000 ~ +2000mV |
使用温度範囲 | 0 ~ 80℃ |
周囲温度範囲 | 0 ~ 80℃ |
接液部材質 | ガラス,セラミック,FPM |
内部電極 | 銀・塩化銀 |
耐圧 | 0 ~ 0.01MPa(加圧状態ではご使用になれません) |
形状 | 最大径:φ13 ガラス部:φ12 電極長:172mm |
リード線長 | 1500mm |
温度素子 | 白金測温体(Pt1000) |
寿命 | 常温常圧(25℃,1気圧)で約1年(保証対象外) ※被測定溶液の温度や化学性状により電極の寿命は大きく異なります。 |
ORP電極の外形図をダウンロードする |
電極仕様(別売 内部液補給型)
分類 | 補給型 複合ORP電極(リード線一体型) |
型格 | YELS-03OR |
測定範囲 | -2000 ~ +2000mV |
使用温度範囲 | 0 ~ 80℃ |
周囲温度範囲 | 0 ~ 80℃ |
接液部材質 | ガラス,セラミック,FPM |
内部電極 | 銀・塩化銀 |
耐圧 | 0 ~ 0.01MPa(加圧状態ではご使用になれません) |
形状 | 最大径:φ17 ガラス部:φ12 電極長:172mm |
リード線長 | 1500mm |
温度素子 | 白金測温体(Pt1000) |
ORP電極(別売 内部液補給型)の外形図をダウンロードする |
